SCR脫硝

? ? ? ?選擇性催化還原( selective catalytic reduction,SCR)是指在O2和催化劑存在條件下,用還原劑(如NH3、CO或羥類化合物)將煙氣中的NOx還原為無害的N2和水的工藝。SCR工藝之所以稱作選擇性,是因為在催化劑的幫助下還原劑優先與煙氣中的NOx反應,而不是被煙氣中的O2氧化。煙氣中O2的存在能促進反應發生,是反應系統中不可缺少的部分。

? ? ? ?選擇性催化還原煙氣脫硝技術是20世紀70年代由日本研究開發,目前已廣泛應用于日本、歐洲和美國等國家和地區的燃煤電廠的煙氣凈化中。該技術既能單獨使用,也能與其他NOx控制技術(如低NOx燃燒技術、SNCR技術)聯合使用。

? ? ? ?SCR技術脫硝率高,理論上可接近99.99%的脫硝率。商業燃煤、燃?xì)夂腿加湾仩t煙氣SCR脫硝系統,設計脫硝率可大于90%。

SCR脫硝工藝原理

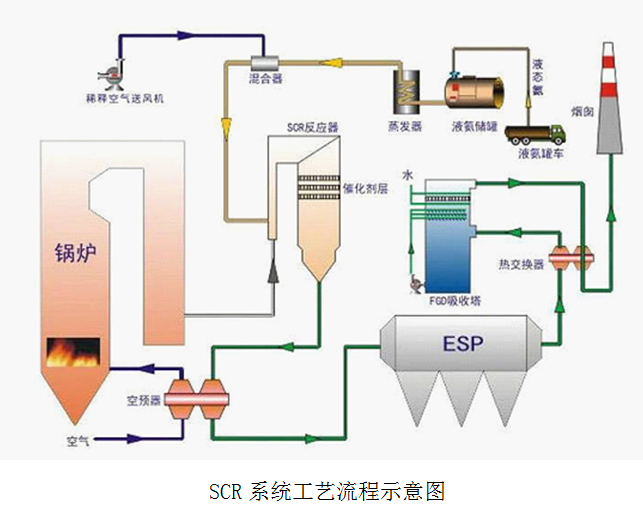

? ? ? ?工業上,燃煤燃?xì)釹CR脫硝的還原劑主要是氨。液氨或氨水由蒸發器蒸發后噴入系統中,在催化劑的作用下,氨氣將煙氣中的NOx還原為N2和水。其化學反應方程式為催化劑

? ? ? ?催化劑

? ? ? ?4NH3+4NO+O2一→4N2+6H12O

? ? ? ?催化劑

? ? ? ?4NHl3+2NO)2+02一→3N2+6H2O

? ? ? ?由于燃燒的煙氣中約95%的NOx是以NO的形態存在,因而上面反應占主導地位,該反應表明,脫除1mol的NOx需要消耗1mol的NH3。催化劑在反應中起到降低反應活化能和加快反應速率的作用。在氣固催化反應過程中,催化劑的活性位吸附的氨與氣相中的NO)x發生反應,生成N2和水。N同位素試驗表明,反應產物N2分子中一個原子N來自NH3、另一個來自于NO。O2的存在有利于NO的還原。除上面反應外,同時也有可能發生氨的氧化反應和SO2的氧化反應,還產生少量副產品(NH4)2SO4和NH4 HSO4

? ? ? ?4NH3+302→2N2+6H2O

? ? ? ?SO2+1/2O2→→SO3

? ? ? ?在較低溫度時,選擇性催化還原反應占主導地位,且隨溫度升高有利于NOx的還原但進一步提高反應溫度會使氧化反應變得更為主要,結果使得NOx脫除效率降低。

? ? ? ?NOx脫除率根據加入的氨量而定(用NH3/NOx摩爾比表示)。高NH3/NOx摩爾比會產生高NOx脫除率,但同時,煙氣中未反應的氨(氨逃逸)會增加。殘NH3量,又稱為NH3逸出量,即在SCR下游煙氣中未反應的NH3量,保證殘氨量在2mg/m3以下,以減少的副產品(NH4)2SO4和NH4 HSO4的生成量。這兩種產物會導致結垢和設備腐蝕在燃用高硫煤時問題會更嚴重。

?
